Vacuometro: assemblaggio

Mi sono costruito un vacuometro per il bilanciamento dei carburatori. Ho utilizzato materiale di recupero e contenuto la spesa in circa 5 euri (portagomma e tubi in gomma).
Essendo i vacuometri usati e di modelli diversi ho controlato il funzionamento con una pompa da vuoto e un vacuometro a mercurio. Fortunatamente rientrano abbondantemente da quanto richiesto dal manuale (60 mmdi mercurio)
Ho utilizzato gomma da vuoto (in commercio come gomma da mungitoio ;-) ) al posto della vipla.
Ho sostituito i rubinetti con morsetti stringitubo regolabili. Sono più facili da regolare e richiedono meno giunte.
I raccordi con il motore sono ricavati (grazie ad un amico col tornio) da un tondino di ottone da 10 mm. La filettatura è di 5 mm e il foro interno 2 mm.
Allegati

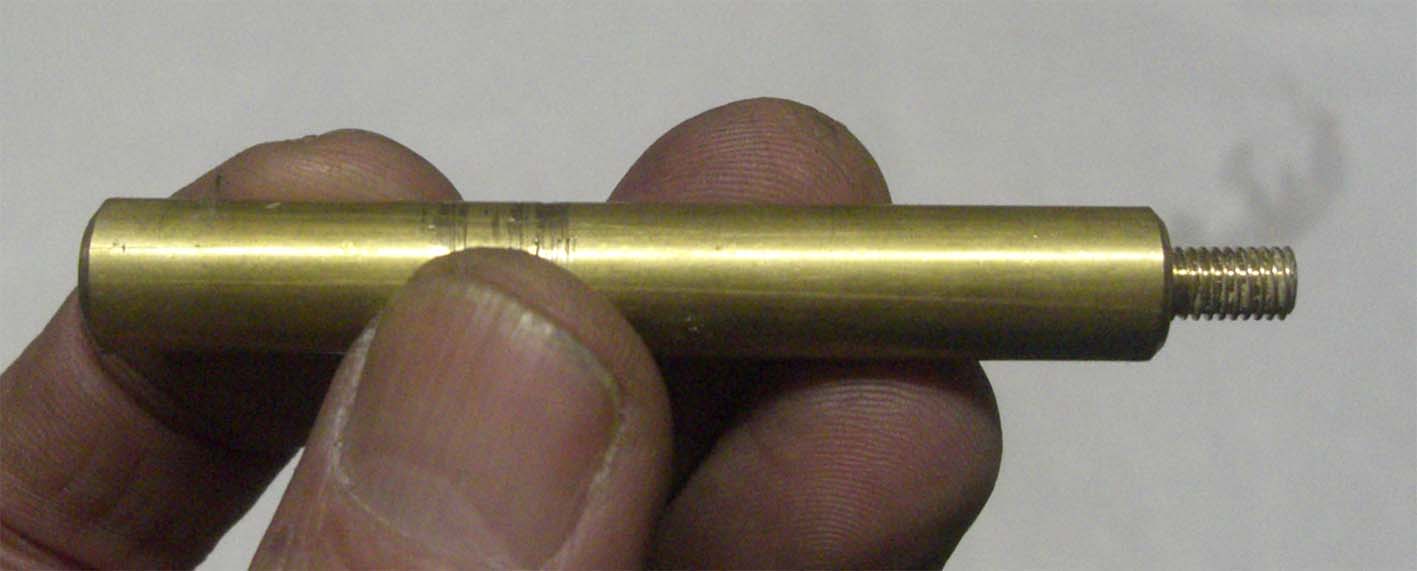

Raccordo

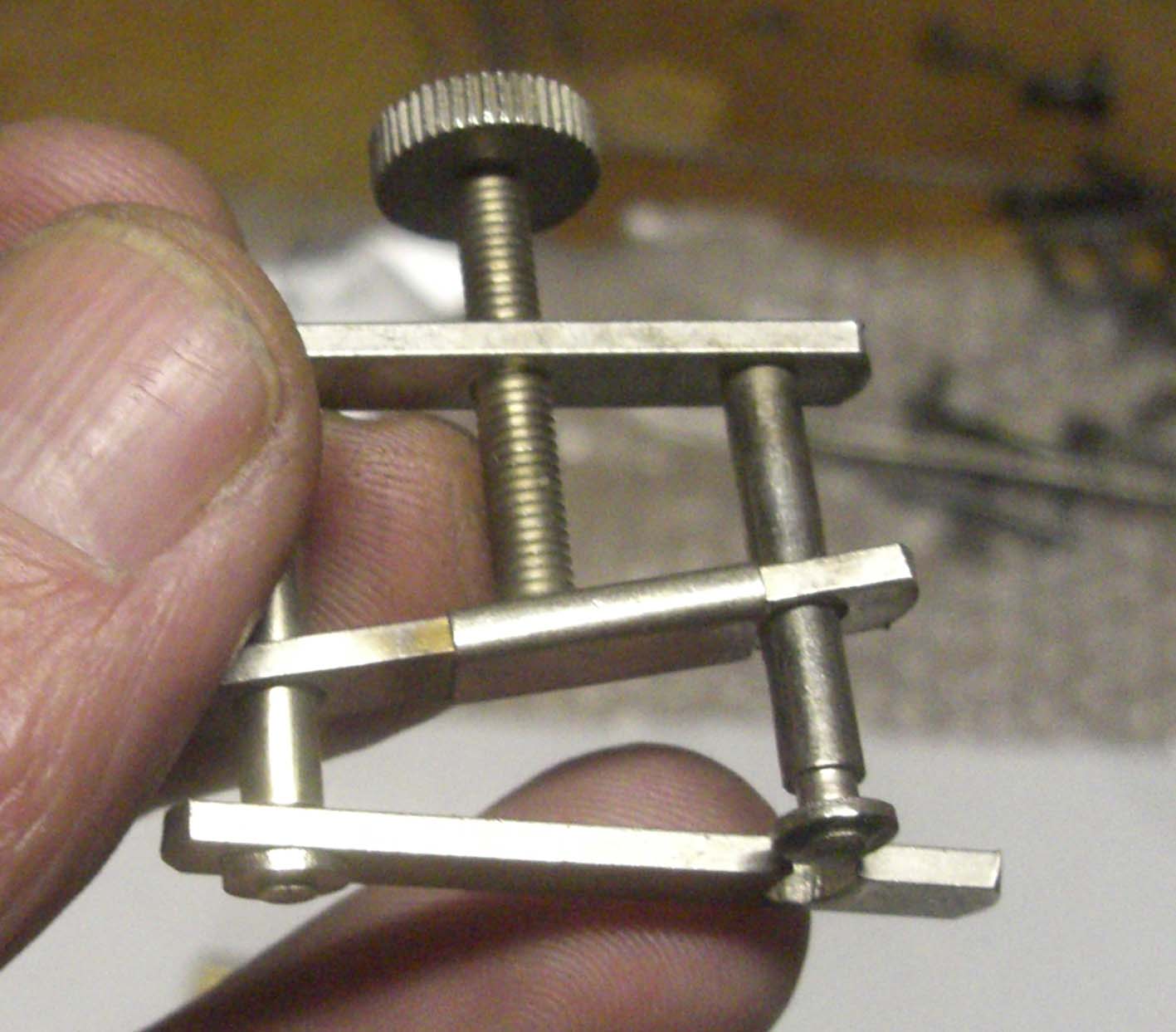

Morsetto stringi tubo
prova vacc.jpg

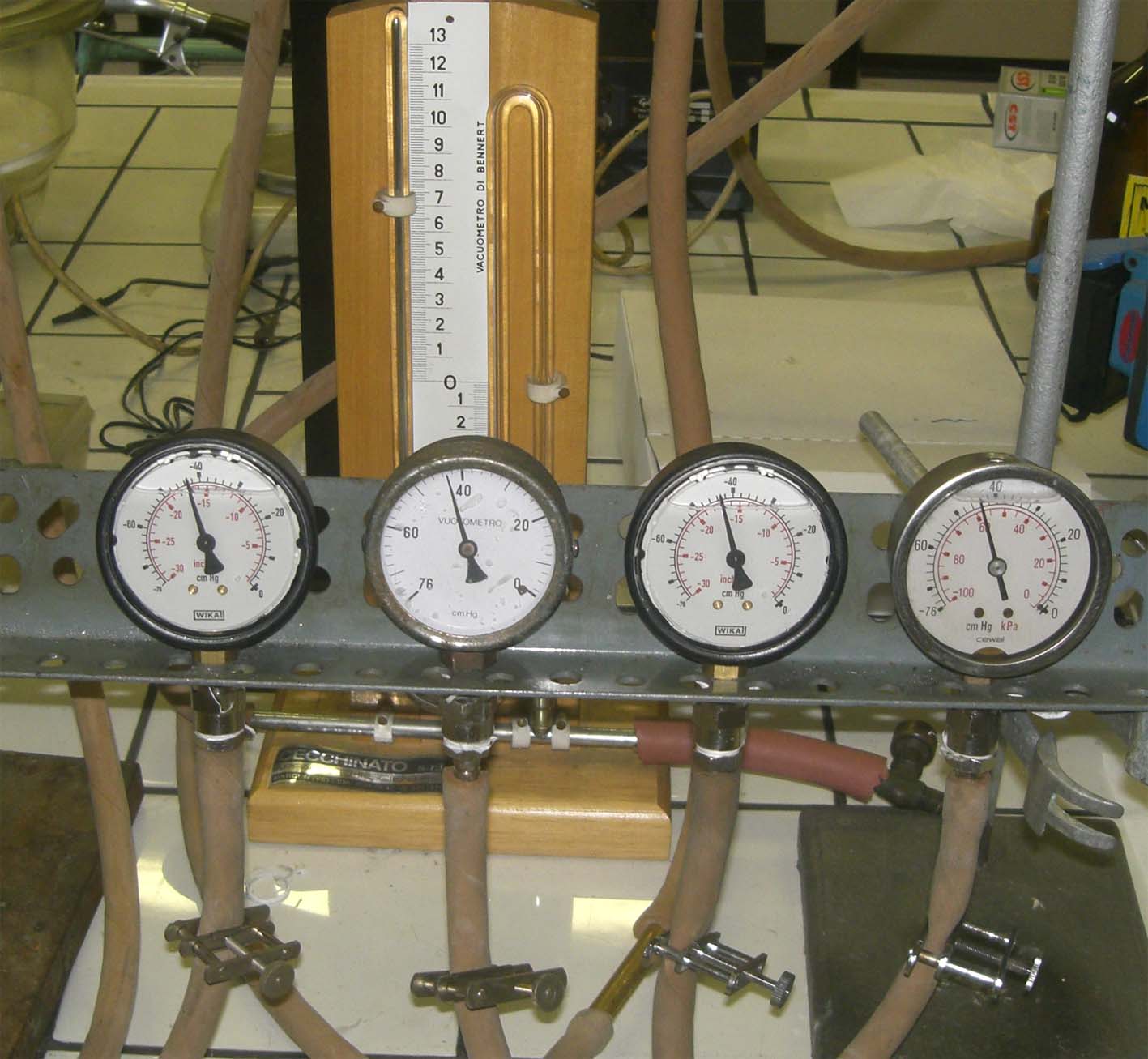

Controllo taratura
Ultima modifica di barracuda il 13/02/2010, 19:13, modificato 1 volta in totale.
<<

GustaV

Avatar utente

Master
Master

Messaggi: 1419

Iscritto il: 30/12/2009, 17:59

Messaggio 13/02/2010, 19:04

Re: Vacuometro: assemblaggio

Fico : Ok : : Groupwave :
Con stima ed Amicizia,
Davide aka GustaV
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4412

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 13/02/2010, 19:11

Re: Vacuometro: assemblaggio

La chiave a tubo per la registrazione è fatta seguendo un disegno di Burbero, è brutta e non rende certo onore al disegno di Burbero però funziona.
Per le brasature ho usato un piccolo cannello ricaricabile a propano che è molto utile e comodo.
Appena fa un pò più caldo provo il tutto sulla moto e poi vi so dire.
Allegati

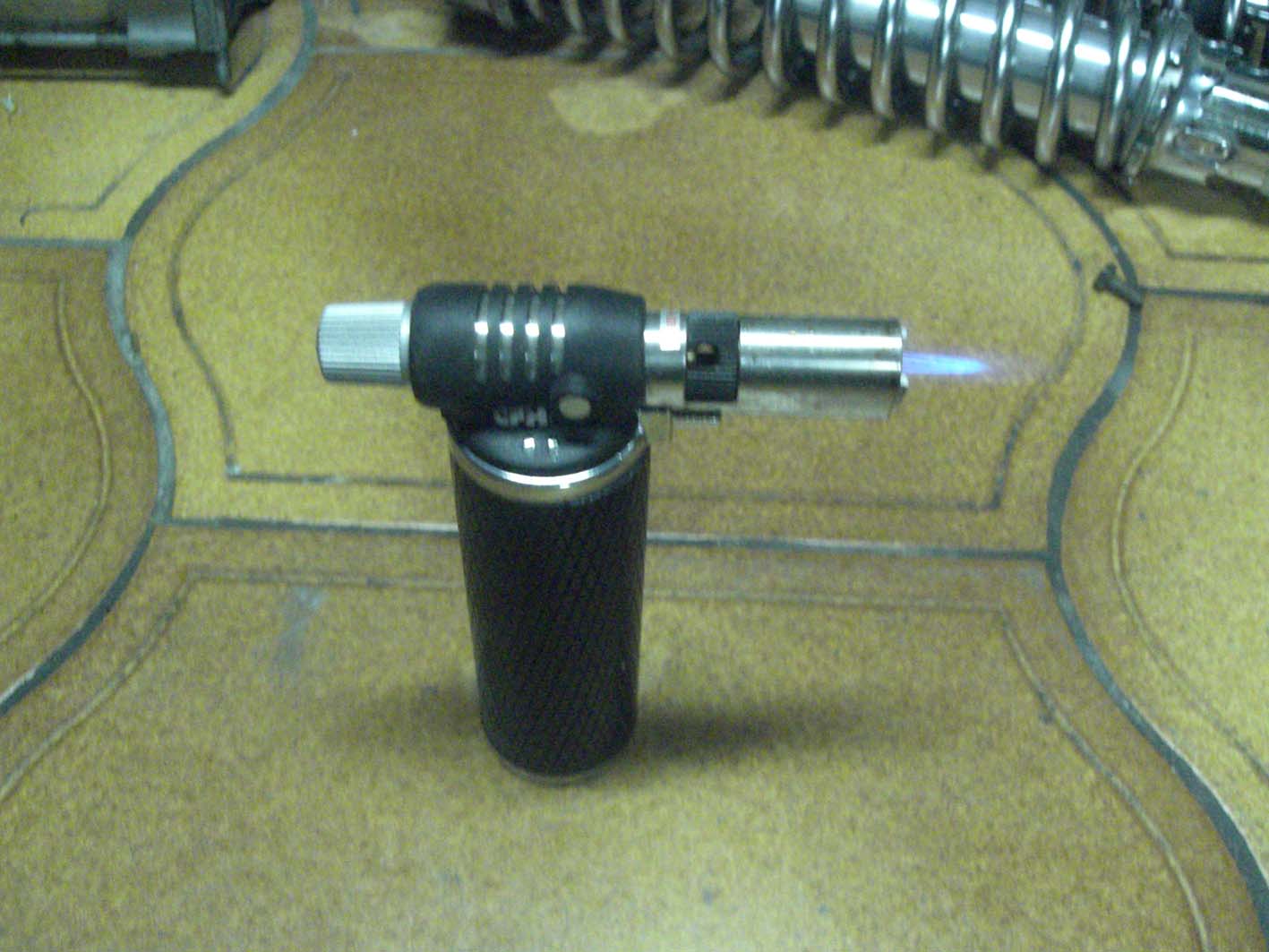

Cannello
Chiave a tubo
<<

GustaV

Avatar utente

Master
Master

Messaggi: 1419

Iscritto il: 30/12/2009, 17:59

Messaggio 13/02/2010, 19:25

Re: Vacuometro: assemblaggio

Perchè la chiave a tubo? Per registrare i carburatori? Ma non va bene un cacciavite?
Con stima ed Amicizia,
Davide aka GustaV
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4412

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 13/02/2010, 19:28

Re: Vacuometro: assemblaggio

Bisogna stringere il controdado che blocca la vite. Con una chiave normale l'accesso è difficile.
<<

DAMIANO

Avatar utente

Master
Master

Messaggi: 2046

Iscritto il: 31/12/2009, 21:56

Località: Padova

Messaggio 13/02/2010, 19:43

Re: Vacuometro: assemblaggio

Bene bene......dai Barra collauda il tutto che poi avrai numerosi clienti!!!!!!!! : Ok :
Honda CB 750F2 1982
Piaggio Vespa 125 Primavera 1977
Piaggio Vespa 125 ET3 1979
Piaggio Vespa 125 PXE 1984
Piaggio Vespa 50 special 1981
Maggiolino VW Winter Bug 1979
Maggiolino VW 1971
Westfalia Joker........1986
<<

marco60

Avatar utente

Guidaesperta
Guidaesperta

Messaggi: 467

Iscritto il: 07/01/2010, 19:20

Località: Salo'(Bs)

Messaggio 13/02/2010, 20:13

Re: Vacuometro: assemblaggio

La spesa e' stata contenuta in quanto Barra ha usato materiali di recupero.
In ogni caso,si e' visto che con meno di 40 euro si possono assemblare e,averli per le nostre moto,direi che e' fondamentale.
Sarebbe molto interessante nel contesto,potersi costruire la chiavetta,si possono rintracciare i disegni?
Non chi comincia ma quel che persevera
<<

Kiko

Avatar utente

Master
Master

Messaggi: 1928

Iscritto il: 30/12/2009, 2:57

Località: Carpi (MO)

Messaggio 13/02/2010, 22:37

Re: Vacuometro: assemblaggio

Bravo Barra, originali i rubinetti, bello il raccordo abbastanza lungo per poterlo maneggiare bene.

Unica pecca e quella chiave che sembra una croce per bare :lol: :lol:

Attento con il manico lungo si stringe molto con poca fatica e le viti dei registri sono facili da spannare.
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4412

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 14/02/2010, 0:39

Re: Vacuometro: assemblaggio

DAMIANO ha scritto:Bene bene......dai Barra collauda il tutto che poi avrai numerosi clienti!!!!!!!! : Ok :


Si, si, state attenti che vi bilancio tutti. :lol:

marco60 ha scritto:La spesa e' stata contenuta in quanto Barra ha usato materiali di recupero.
In ogni caso,si e' visto che con meno di 40 euro si possono assemblare e,averli per le nostre moto,direi che e' fondamentale.
Sarebbe molto interessante nel contesto,potersi costruire la chiavetta,si possono rintracciare i disegni?


Qualcosa di più di 40 euri. Dove ho comprato i portagomma i vacuometri costano attorno ai 10 euro l'uno, 0,50 i portagomma, alla fine si arriva attorno ai 50 euri.
I disegni li aveva fatti Burbero, precisi e quotati, bisognerebbe chiedergli se li ha ancora altrimenti ti posso dare le misure. Aspetto estetico a parte, concordo con Chicco, la chiave è perfetta, 'ho controllata e le dimensioni rendono l'uso molto agevole.
<<

Burbero

Avatar utente

Istruttore
Istruttore

Messaggi: 912

Iscritto il: 01/01/2010, 22:38

Località: Zola Predosa (BO)

Messaggio 16/02/2010, 22:28

Re: Vacuometro: assemblaggio

Kiko ha ragione, le viti di registro sono delicate e facili da spanare,(ne so qualcosa) bisogna serrare poco i controdadi e la traversa della chiave a croce forse è meglio farla di 40 invece che 80 mm. come dice il disegno.
Il disegno ho provato in tutti i modi di allegarlo ma non c'è stato verso..
Moto:Honda CB750Fb-Honda CB900F2d-Ducati 350 Scrambler-Parilla 98 2T
