Frizione,Smontaggio,Pulizia e riparazione

<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 8:37

Frizione,Smontaggio,Pulizia e riparazione

Nella Scorsa primavera io e il Chicco siamo andati in quel di Venezia a comprare una 1100 ...bella ma era ferma da tempo

e quando abbiamo provato a metterla in moto la frizione era praticamente bloccata e non staccava piu, era un motivo di

preoccupazione per noi che di gran esperienza ne abbiamo ancora poca...

Parlando con qualcuno pui esperto ci disse che poteva essere il cuscinetto che fa scorrere il meccanismo

di distacco dischi....ma comunque in ogni caso non era una cosa grave.....

Infatti il bloccaggio era dovuto al tanto tempo di fermo del mezzo , i dischi si erano incollati tra

loro formandosi tra uno e l'altro una patina di ruggine.

Ho pensato di illustrare con tante foto come abbiamo potuto venire a capo di questo piccolo

problema , anche per dare modo a chi come me non ha o aveva mai provato a fare questo tipo di intervento.

Una Prima cosa da fare è posizionare la Moto col cavalletto laterale in modo tale da non far fuoriuscire troppo olio.
Allegati

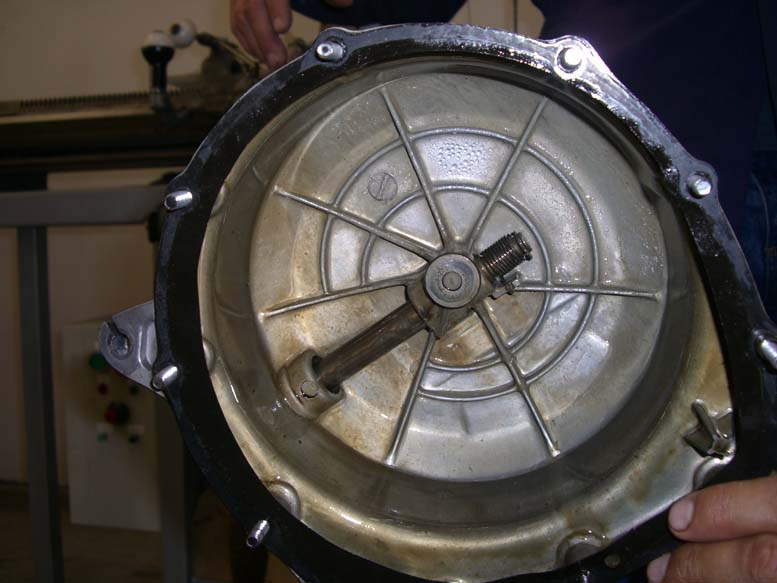

Si toglie il carter facendo attenzione a mantenere integra la guarnizione ,altrimenti si dovrà pensare di sostituirla

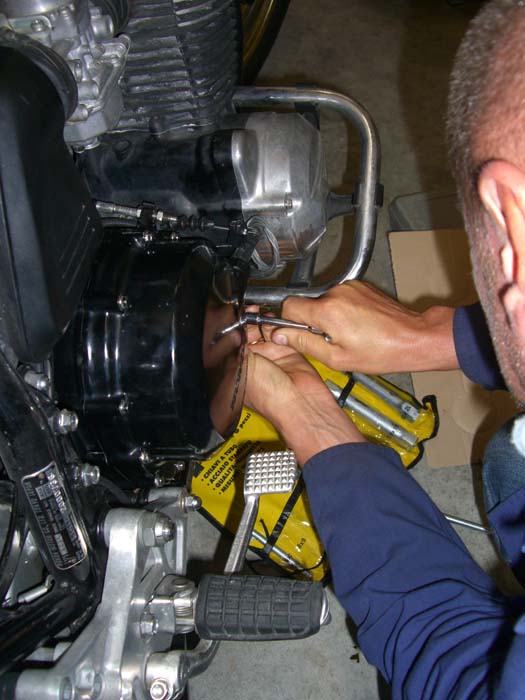

Svitare le viti di fissaggio facendo attenzione a mantenerle nella stessa posizione in quanto non sono tutte lunghe uguali

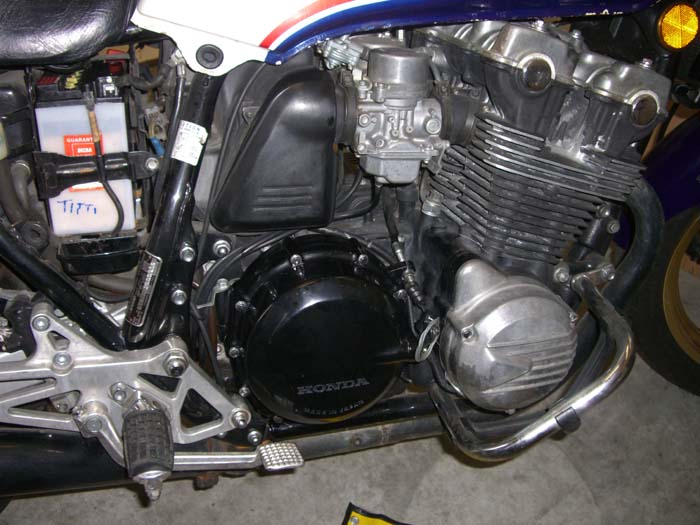

Vista del carter della frizione che andremo a togliere
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:03

Re: Frizione,Smontaggio,Pulizia e riparazione

Continuiamo lo smontaggio ricordandoVi di utilizzare sempre chiavi in buone condizioni in modo da non spannare le teste delle viti .
Allegati

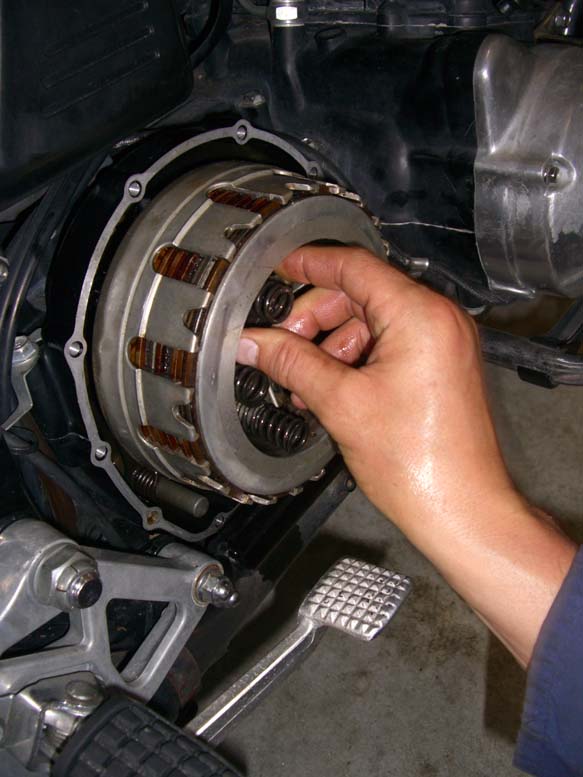

Asportare il blocchetto di fissaggio dischi con le relative molle di spinta

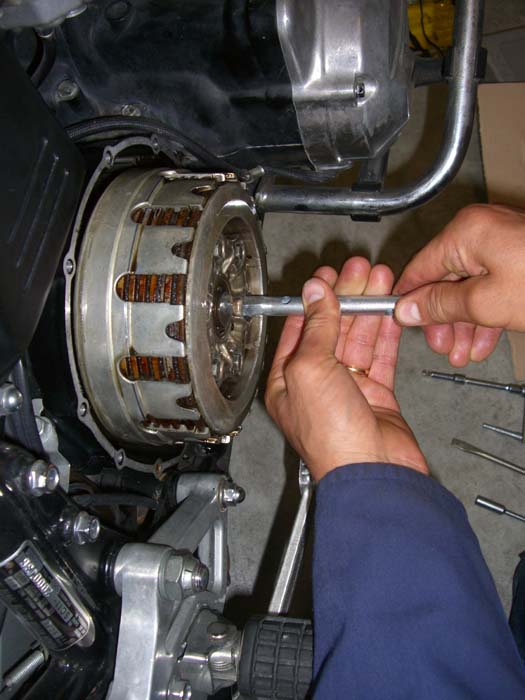

Vanno tolte le 6 viti di fissaggio del blocchetto dei dischi
Il pacco della frizione cosi come si presenta una volta tolto il carter
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:14

Re: Frizione,Smontaggio,Pulizia e riparazione

Cè una rondella con un dente che è stato ribattuto per sicurezza sul dado principale del pacco dei dischi......

ora noi dobbiamo liberare il dado di fissaggio.
Allegati
La corona interna del pacco frizione è pronta per essere sfilata

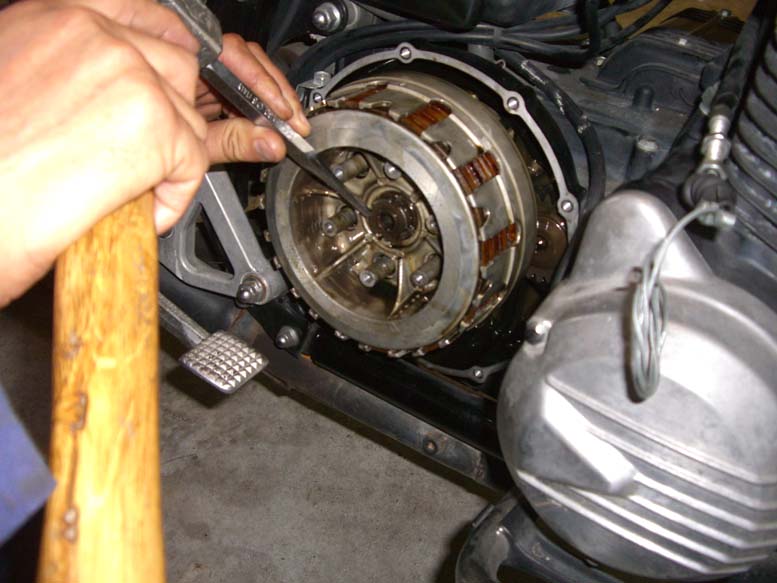

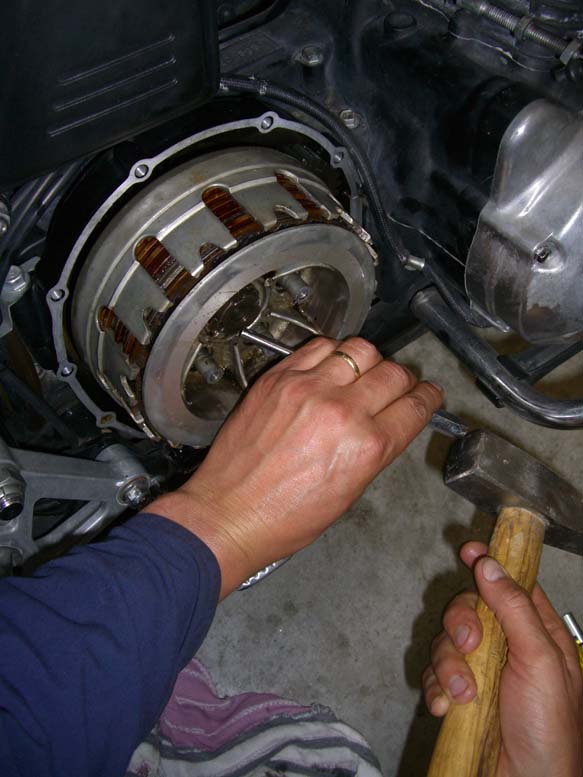

Con un cacciaspine si svita con facilità il dado di fissaggio principale
Prima di svitare il dado va aperta la rondella per liberarlo
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:22

Re: Frizione,Smontaggio,Pulizia e riparazione

Siamo a buon punto.....
Allegati

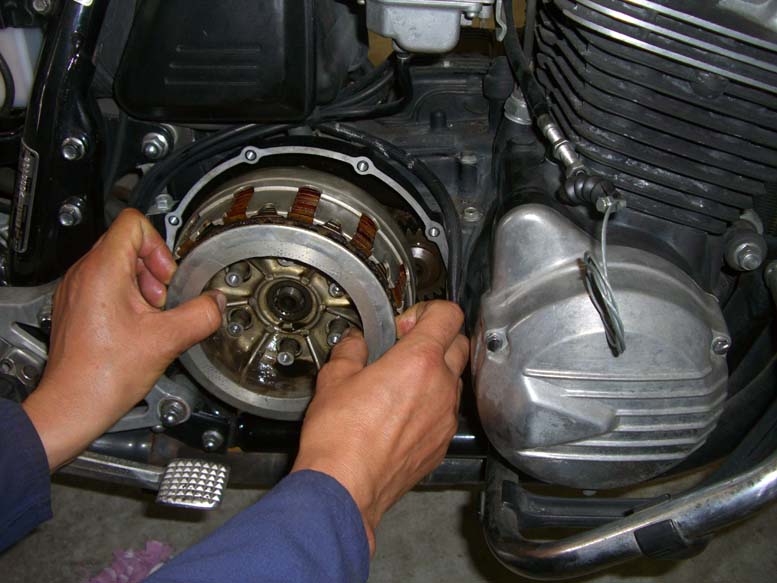

Si inizia a sfilare i dischi....attenzione alla posizione
Una volta tolta la corona interna.......

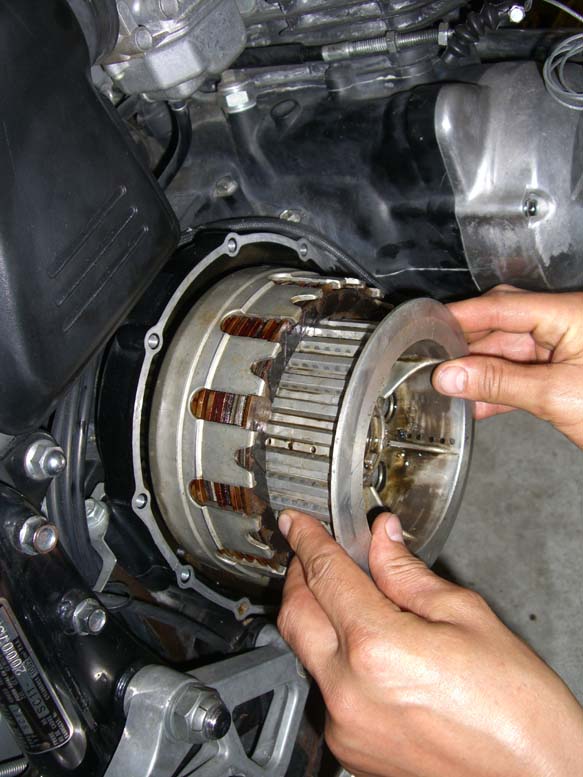

iniziamo a sfilare la corona interna...se è dura ,battere con un martellino di gomma...
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:30

Re: Frizione,Smontaggio,Pulizia e riparazione

Fate attenzione alla sequenza dei dischi .....vanno rimessi nella stessa posizione di lavoro
Allegati

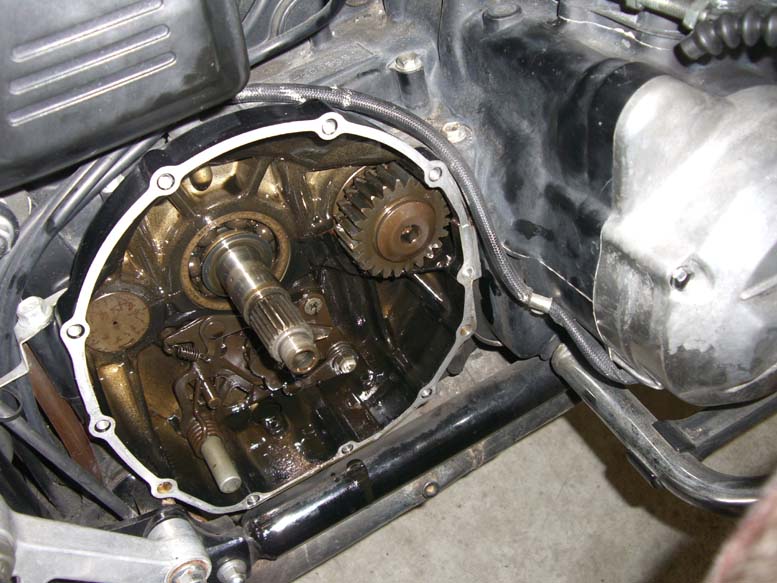

Vista dell'albero che trasmette il movimento alla scatola del cambio
Andiamo a sfilare anche la corona esterna del pacco dei dischi

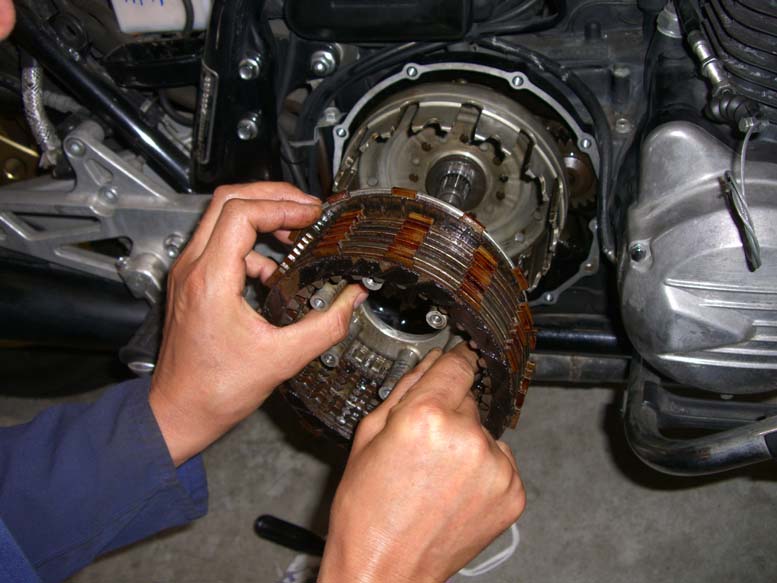

sfiliamo i dischi tutti assieme...occhio alla sequenza
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:37

Re: Frizione,Smontaggio,Pulizia e riparazione

Ora dovremo pensare di pulire per bene tutti i dischi con benzina o diluente e constatare lo stato di usura,,,
nel nostro caso non è necessario cambiarli quidi passiamo alla pulitura
Allegati

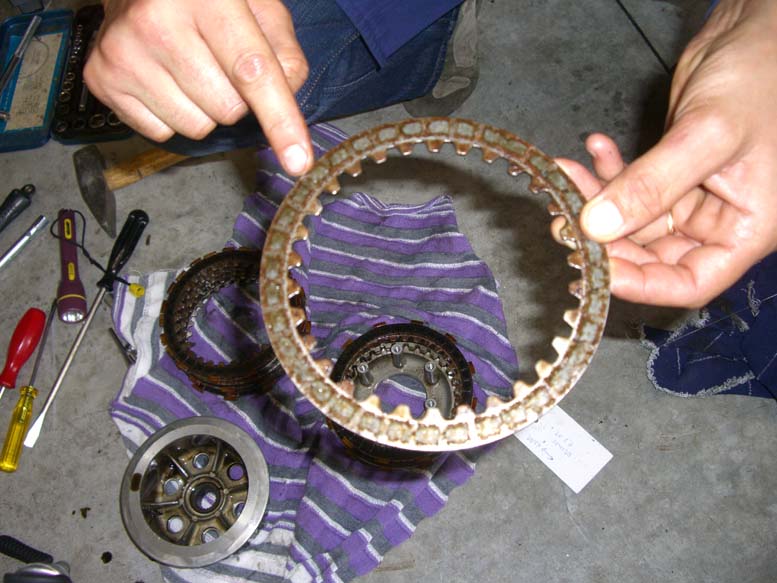

L'ossidazione,causa del bloccaggio della frizione

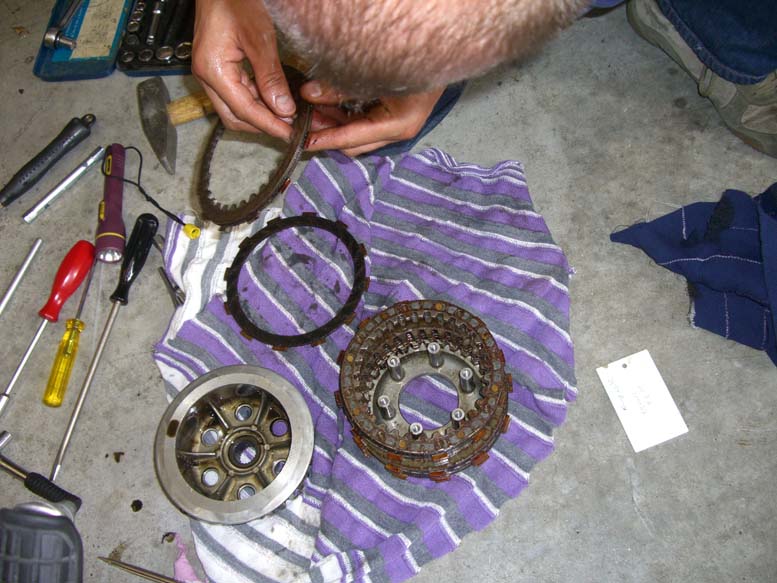

pulitura accurata dei dischi...

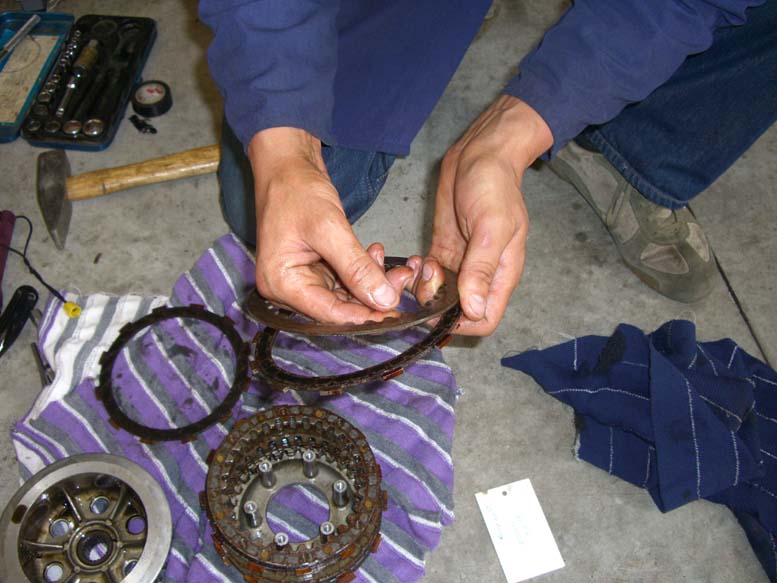

si staccano i dischi uno ad uno...sembravano incollati tra loro...
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:43

Re: Frizione,Smontaggio,Pulizia e riparazione

Bene ora siamo a metà dell'opera ...dopo aver ben pulito tutti i pezzi passiamo al rimontaggio...

abbiamo provveduto a pulire bene all'interno prima di posizionare la corona esterna portadischi.....
Allegati
Riposizionamento della corona interna portadischi
Chicco pulisce con dedizione tutti i pezzi

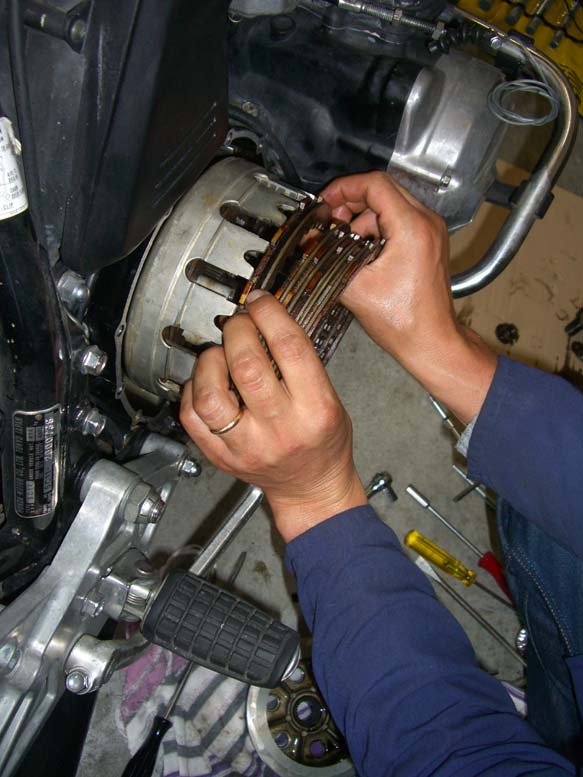

Riposizionamento dei dischi nella sua sede
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:50

Re: Frizione,Smontaggio,Pulizia e riparazione

Ora passiamo al fissaggio....
Allegati
Si riposizionano le molle sui suoi fermi
Una volta stretto il dado si ribatte il dente della rondella
si avvita il dado di fissaggio del pacco frizione
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:54

Re: Frizione,Smontaggio,Pulizia e riparazione

Controllare bene se i dischi sono ben posizionati...sarebbe spiacevole smontare nuovamente il pacco per una svista...
Allegati
Controllo della guarnizione del carter se è in buone condizioni
Fissaggio della coroncina spingimolle

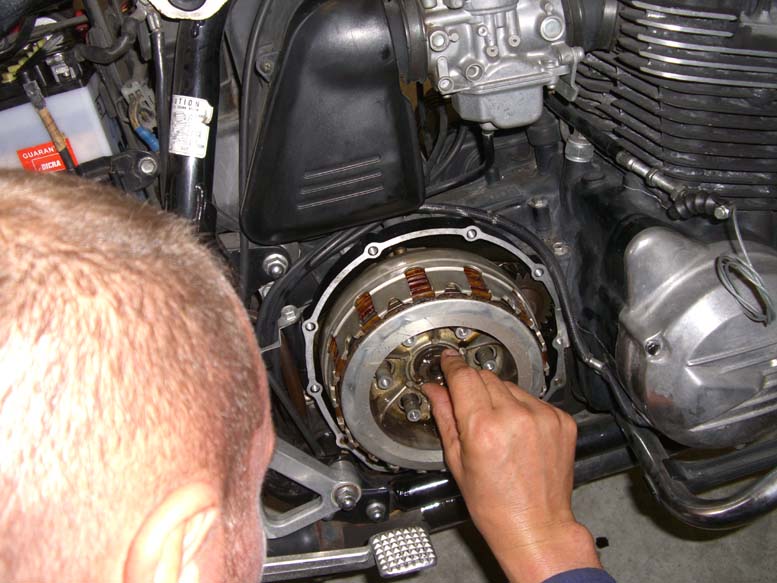

controllo della giusta posizione dischi
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7299

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 07/01/2010, 9:59

Re: Frizione,Smontaggio,Pulizia e riparazione

Ultima fase finale....

......tutto sembra eseguito bene ....a Chicco Non resta che provare se tutto va bene...

Ed eccolo gia in sella ...soddisfatto del lavoro eseguito.


Ciao a Tutti Kiko e supertitti.
Allegati

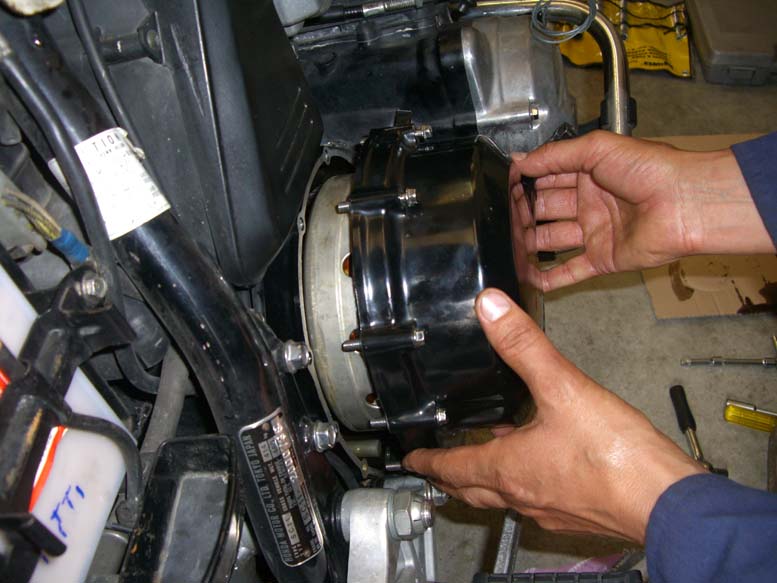

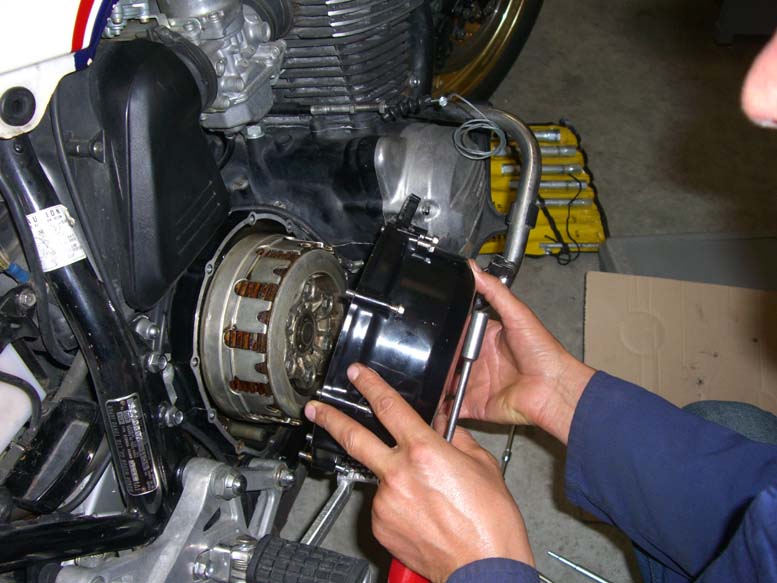

Posizionamento del carter...
Fissaggio delle viti
Giro di prova con la Moto
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
