e questi dove vanno?

<<

parsifa83

Neopatentato
Neopatentato

Messaggi: 58

Iscritto il: 23/01/2015, 23:00

Messaggio 04/11/2018, 1:43

e questi dove vanno?

ciao a tutti, rimontando la moto mi avanzano questi due pezzi in foto.
mi aiutate a capire dove potrebbero andare? il mio amico meccanico non ricorda dove fossero posizionati, erano in una scatola con le parti del pignone e cambio.

inoltre vi chiedo anche delle foto del siger leva cambio che non trovo e vorrei capire come fa a tenersi la pedivella del cambio.

grazie mille
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4631

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 04/11/2018, 2:19

Re: e questi dove vanno?

Non si vedono le foto.

Il seeger della leva del cambio è questo nella foto ed è da 12 mm


Non capisco bene cosa intendi per tenersi della pedivella del cambio.
<<

parsifa83

Neopatentato
Neopatentato

Messaggi: 58

Iscritto il: 23/01/2015, 23:00

Messaggio 04/11/2018, 3:02

Re: e questi dove vanno?

foto
Allegati
foto
<<

parsifa83

Neopatentato
Neopatentato

Messaggi: 58

Iscritto il: 23/01/2015, 23:00

Messaggio 04/11/2018, 20:01

Re: e questi dove vanno?

si vede la foto?
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4631

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 04/11/2018, 20:49

Re: e questi dove vanno?

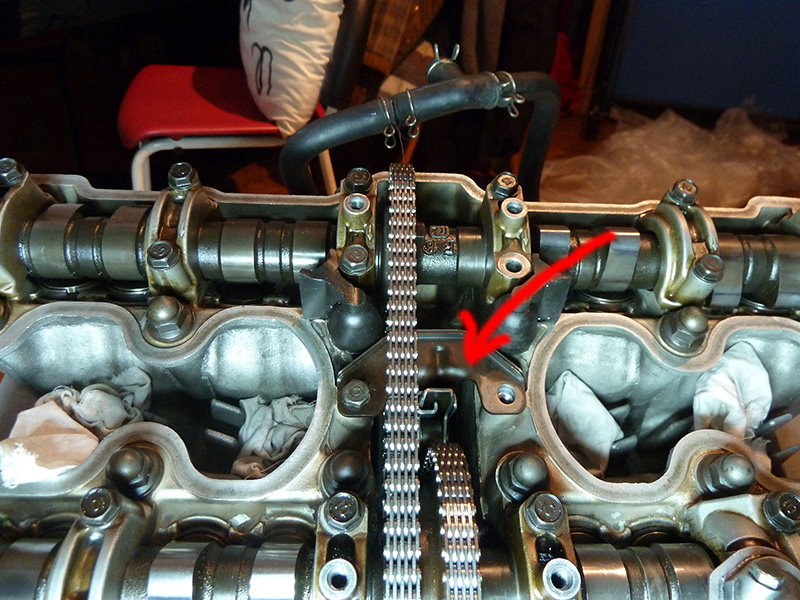

Quello a destra è il supporto superiore del tendicatena lungo. Va fissato sulla testata.
E' il pezzo che si vede nella foto fissato da un solo bullone.
supp tendi.jpg


Non sono sicuro ma la molla potrebbe essere quella che va nel carterino del filtro dell'olio.
<<

DAMIANO

Avatar utente

Master
Master

Messaggi: 2132

Iscritto il: 31/12/2009, 21:56

Località: Padova

Messaggio 04/11/2018, 21:55

Re: e questi dove vanno?

Come dice Antonino è giusto il riconoscimento dei pezzi.....ma la cosa importante è che senza il supporto del tendi catena non metterla in moto!
Honda CB 750F2 1982
Piaggio Vespa 125 Primavera 1977
Piaggio Vespa 125 ET3 1979
Piaggio Vespa 125 PXE 1984
Piaggio Vespa 50 special 1981
Maggiolino VW Winter Bug 1979
Maggiolino VW 1971
Westfalia Joker........1986
<<

supertitti

Avatar utente

Master Platinum
Master Platinum

Messaggi: 7479

Iscritto il: 30/12/2009, 9:54

Località: San Possidonio (MO)...ora però sono a Tulancingo Mexico

Messaggio 04/11/2018, 22:58

Re: e questi dove vanno?

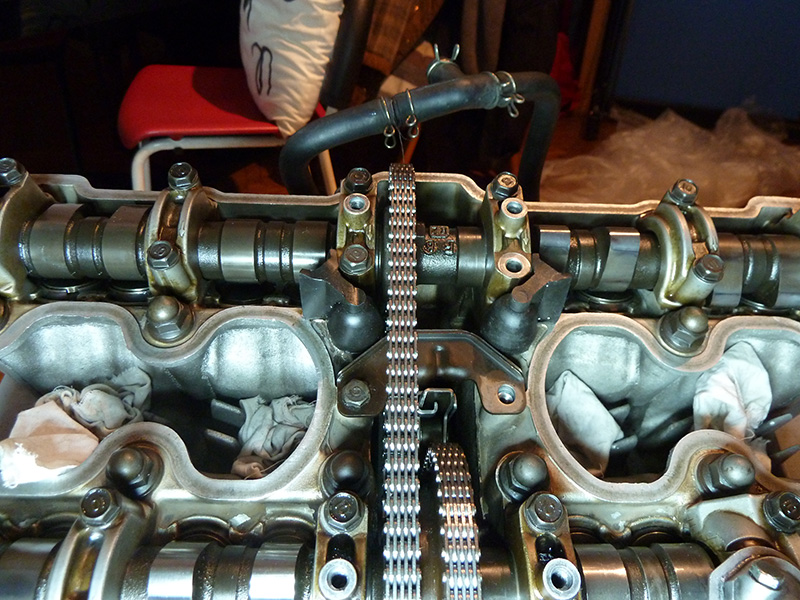

Il pezzo in foto mi sembra proprio importante......va messo al suo posto

la cartuccia del filtro senza molla non va proprio bene
Allegati
supp tendi.jpg
Chi va piano va sano e va lontano.....ma non arriverà mai Primoo !!!
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4631

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 04/11/2018, 23:40

Re: e questi dove vanno?

Si è importante perchè tiene fermo il tendicatena. Senza di quello il tendicatena non sta nella corretta posizione e può muoversi.
Non so bene cosa potrebbe succedere senza, come minimo non riuscirà a tendere la catena.
<<

parsifa83

Neopatentato
Neopatentato

Messaggi: 58

Iscritto il: 23/01/2015, 23:00

Messaggio 05/11/2018, 0:22

Re: e questi dove vanno?

grazie mille.. a questo punto devo rismontare le bobine e togliere il coperchio sperando di riuscire a metterlo senza dover togliere il motore ma credo che sia fattibile.
grazie mille
fabio
<<

barracuda

Avatar utente

Master Oro
Master Oro

Messaggi: 4631

Iscritto il: 30/12/2009, 18:18

Località: Padova

Messaggio 05/11/2018, 1:03

Re: e questi dove vanno?

Non occorre togliere le bobine, il coperchio si toglie lo stesso. Poi basta togliere il pattino della catena corta e al limite allentare la catena corta per farlo passare.
