cablaggio elettrico

Salve,
Ho una 900 f2 c del 1982. Vorrei sapere se qualcuno può inviarmi qualche foto chiara del lato sx del box batteria da dove posso capire come sono sistemati i cavi ed i connettori.

Magari qualche schema sarebbe anche utile.

La mia bimba deve essere stata rimaneggiata da qualche meccanico arruffone che ha messo tutti i cavi ed il resto con fascette di plastica. Io penso che ci debba essere qualche alloggiamento o simile che manca.

Grazie per tutti gli immancabili aiuti.

Attendo fiducioso

Ciao barba....hai dato una occhiata nei meandri dei nostri download se c'e qualcosa che ti sia di aiuto ???


http://www.boldorbikers.it/index.php?in ... iew&idev=1

Ciao barba....hai dato una occhiata nei meandri dei nostri download se c'e qualcosa che ti sia di aiuto ???


http://www.boldorbikers.it/index.php?in ... iew&idev=1

Grazie per la risposta.

Ho guardato cosa c'era ma purtroppo non ci sono indicazioni chiare della zona "centraline".In particolare come sono fissati i vari componenti.

Se qualcuno degli amici si prendesse la briga di mandarmi qualche foto dettagliata, potrei cominciare a cercare nel catalogo dei ricambi.

Grazie ancora a chi volesse contribuire alla ricerca.

P.S. se qualcuno degli amici avesse un esemplare da vedere nella zona del Ponente Ligure potrei andare a trovarlo.

domani cerco di fotografare la mia intanto prova avedere se capisci da qui cosa ti manca.
https://images.cmsnl.com/img/partslists ... 6_38fa.gif
qualche pezzo casomai dovrei averlo.

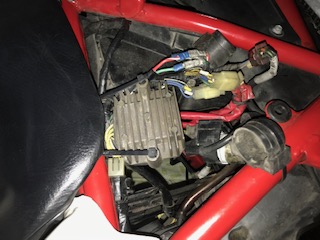

Foto della parte sinistra, la scatolina nera tenuta con una fascietta è un relais che ho aggiunto io.

Questo invece è preso dal manuale di icina

Foto della parte sinistra, la scatolina nera tenuta con una fascietta è un relais che ho aggiunto io.


Questo invece è preso dal manuale di icina

cablaggio cavi copia-7.jpg

Grazie, grandissimo Barracuda!

Domani vado a fotografare la mia e confrontiamo.

A presto

#barracuda ecco le foto del vano elettrico della mia

Azz...c'e' un po di cose alla rinfusa heee ?

in effetti c'è un po' di cofusione, mi sembra che per pignoleria andrebbe rivisto un po' tutto.

in effetti c'è un po' di cofusione, mi sembra che per pignoleria andrebbe rivisto un po' tutto.

Infatti. E' quello che vorrei fare ma non so da dove cominciare ed in che modo vanno sistemati

Non è che c'è qualcuno che ha una FC come la mia nei miei dintorni, diciamo nel raggio di 100 km?
